摆脱自建库的繁琐,EDA元件库转cadence原理图封装库实战技巧

able123 ? 2024-08-24 12:29 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

准备工作…,需要有立创账号(立创商城,立创eda账号通用),电脑需要具有/下载Altium Designer和Cadence软件;

1.进入立创商城(网址自行百度),搜索你需要用到的元器件(文中以CH340举例),首先如图中1找到对应元器件,点击详细:数据手册;


2.进入对应元件的数据手册、元件封装和PCB封装的预览界面,点击图中2,立即打开;


3.进入立创EDA的网页版,页面加载中会出现元件封装和PCB封装的详细图,如图中3,选择元件封装,依次点击:文件→导出→Altium Designer;


4.导出后就会在浏览器默认下载文件夹内出现一个Altium Designer文件类型的.sch的原理图文件;


5.使用Altium Designer打开该原理图文件,依次点击:设计→生成原理图库;


6.随后就在Altium Designer界面生成一个元件库文件;


7.依次点击文件→导出→Orcad Capture Schematic library;


8.关闭Altium Designer,


9.选择Don't save ;


10.接第7步,原文件夹生成一个Cadence的元件库文件.olb;


11.使用Cadence软件的Orcad,打开第10步的元件库.olb文件,选择对应元件右键→Copy;


12.打开我们电脑之前自己用过建好的Orcad元件库;


13.把第11步复制的元件封装可以复制到自己对应类型的元件库里,可以给元件添加描述、厂商信息等。


谢谢阅读,点赞收藏,后面分享更多实用技巧!

声明:本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人,不代表电子发烧友网立场。文章及其配图仅供工程师学习之用,如有内容侵权或者其他违规问题,请联系本站处理。 举报投诉
  • Cadence
    +关注

    关注

    67

    文章

    978

    浏览量

    144594
  • eda
    eda
    +关注

    关注

    71

    文章

    2942

    浏览量

    178574
  • 元件库
    +关注

    关注

    75

    文章

    287

    浏览量

    43570
  • 封装库
    +关注

    关注

    35

    文章

    253

    浏览量

    29507
  • 器件封装
    +关注

    关注

    0

    文章

    8

    浏览量

    5563
收藏 人收藏
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

    评论

    相关推荐
    热点推荐

    SFUD驱动实战手册:串行SPI Flash开发全流程解析

    工作原理与实战技巧。 SFUD( Serial Flash Universal Driver)是开源的串行SPI Flash通用驱动。 ? 旨在解决不同品牌及规格串行Flash的命令差异问题,通过
    的头像 发表于 07-29 13:19 ?18次阅读
    SFUD驱动<b class='flag-5'>库</b><b class='flag-5'>实战</b>手册:串行SPI Flash开发全流程解析

    AD封装安装教程

    电子发烧友网站提供《AD封装安装教程.pdf》资料免费下载
    发表于 06-19 15:35 ?3次下载

    SOLIDWORKS 2025支持电气元件库的自定义和扩展

    在快速发展的电气设计领域,拥有一款能够灵活应对各种设计需求的CAD软件至关重要。SOLIDWORKS?2025作为CAD软件领域的佼佼者,通过引入对电气元件库自定义和扩展的支持,为用户带来
    的头像 发表于 05-30 13:42 ?234次阅读
    SOLIDWORKS 2025支持电气<b class='flag-5'>元件库</b>的自定义和扩展

    PCB标准封装文件

    PCB标准封装文件
    发表于 05-22 17:43 ?4次下载

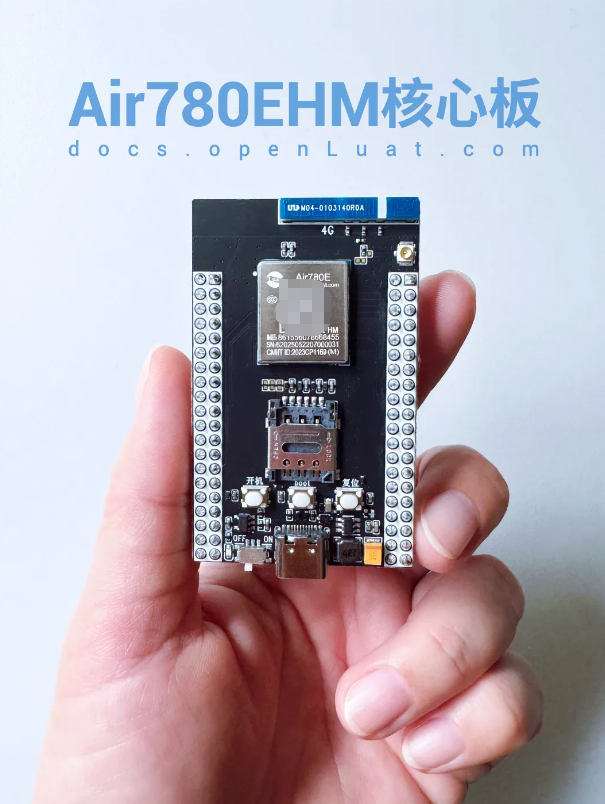

    全栈开发进阶指南:LuatOS-log从入门到实战
