不同于iPad的精美，微软Surface完全拆解

看起来 Surface 的风头的确非常盛传，就连基本上只拆解苹果产品的 iFixit 也对这款产品产生了浓厚的兴趣。这不，Surface 上市 4 天过后，这个专业拆解团队献上了一如既往的精彩拆解。被称为 iPad 杀手的 Surface，其内部结构与 iPad 是不是存在着巨大差异呢？

话不多说，直接来进入主题。

第一步：初识Surface

你们现在看到的这块屏幕，不是来自某一台笔记本，而是微软公司打造的预装 Windows RT的 Surface 平板电脑。在进行拆解之前，我们先看简单看看这款平板的主要技术规格：

-10.6 英寸的 ClearType HD 显示屏幕，分辨率为 1366 x 768

-四核英伟达 Tegra 3 处理器

-2GB 内存

-32GB/64GB 内存

-Wi-Fi（802.11a/b/b/n）+蓝牙 4.0

-720p HD 前置和后置 LifeCams 摄像头

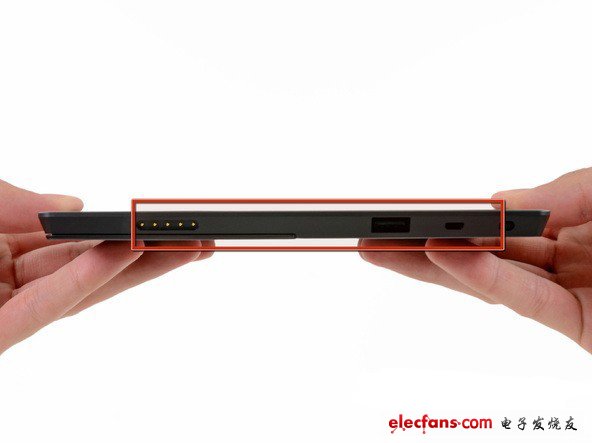

第二步：Surface身上的接口

为了能够让 Surface 实现像笔记本一样的连接功能，这款平板的几乎每一边都装上了接口和按键，它们分别是（从左至右）：

-红色：充电接口、USB 2.0 接口、Micro-HDMI 输出端口（平板的右侧）

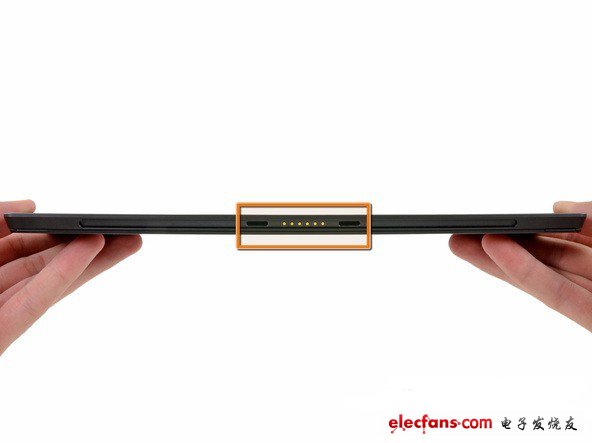

-橙色：与 Touch Cover 或 Type Cover 连接的磁性连接键

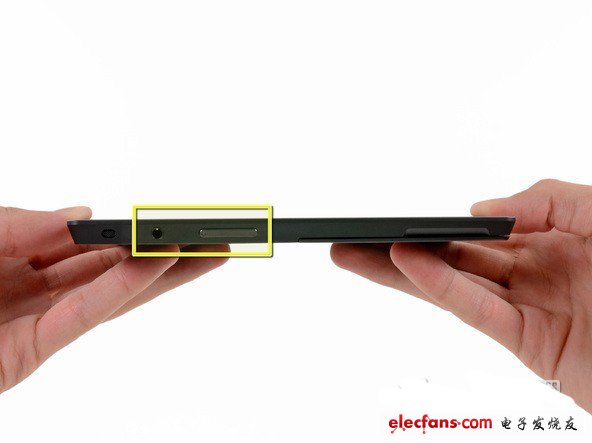

-黄色：耳机接口、音量控制键（平板的左侧）

第三步：Surface的卖点功能

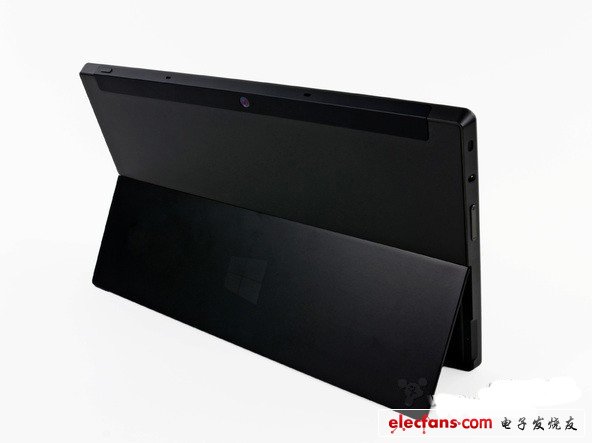

相信你们已经从铺天盖地的 Surface 的广告中了解到，微软为这款平板打造了一个自带的翻转支架，你不需要使用任何外设能够将其立在水平面上，这样一来观看视频、拍照、又或是进行打字输入时能够提供更舒适的视角。既然已经谈到打字输入，我们就不得不说说微软的 Touch Cover 键盘。

作为触控式键盘保护套，Touch Cover（908 元人民币）除了提供完整键盘的打字体验，还可以在合起时起到贴身保护 Surface 的作用。如果你觉得Touch Cover的打字感觉还不够爽，微软还提供另外一种选择：Type Cover（988元人民币），这款实体键盘保护套可以让你获得100%的物理打字体验，当然还有保护功能。

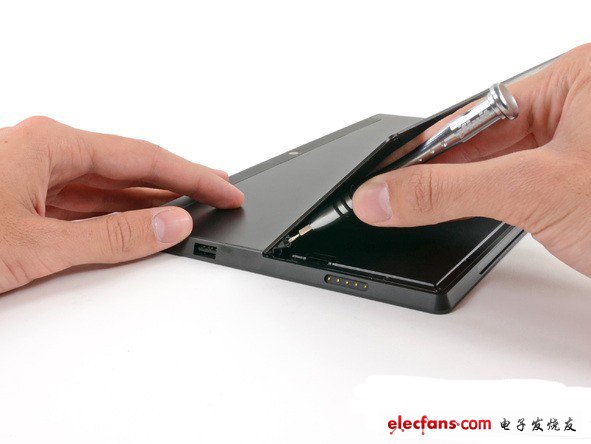

第四步：开始拆解

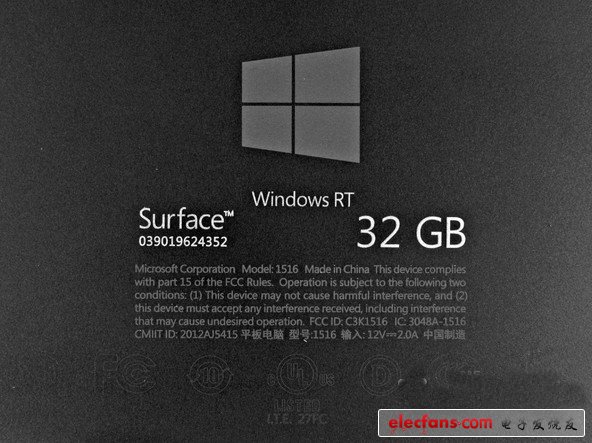

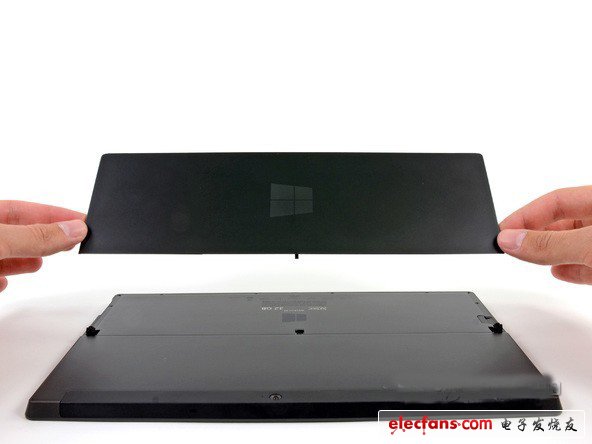

简单认识 Surface RT 以及它的官方配件过后，我们已经就要开始看看它的拆解程序了。iFixit 选择了 Surface 身上的翻转支架开始动手，这块支架由几颗 Torx 螺丝钉 hold 在机身的背部，除去螺丝钉之后，我们就可以看清楚地看到 Surface 的相关市场信息了：比如型号是 1516、32GB 大小、中国制造等。

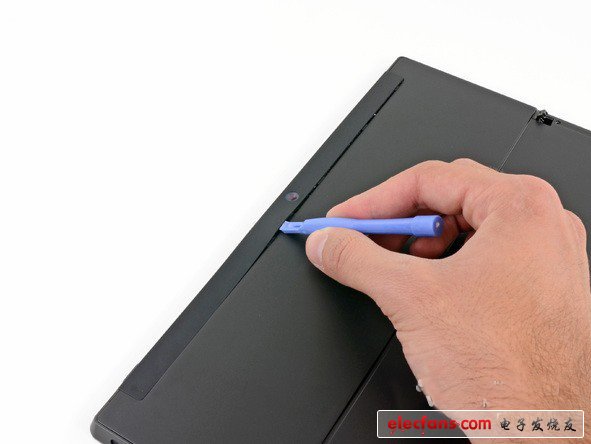

第五步：打开突破口

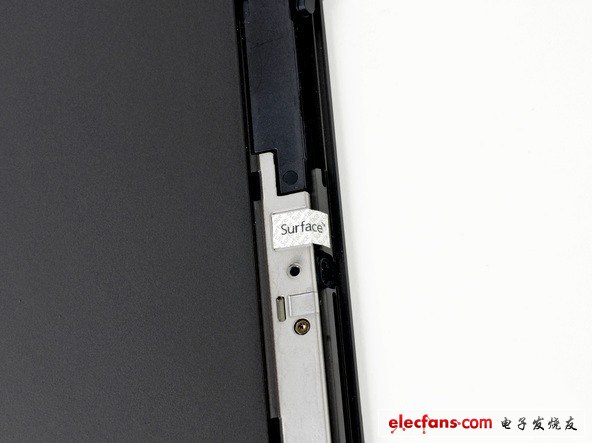

接下来要除去的，就是保护着后置摄像头的塑料长条。外人看起来这是一个非常简单的步骤，但是iFixit表示这一过程花费了将近半小时的时间，而且这段时间内你要非常小心。成功打开塑料长条并解下固定的螺丝之后，映入我们眼帘的是一个防止 DIY 的密封标签，上面清楚地写着“Surface”。

需要注意的是，这块标签覆盖着多个不同区域，iFixit 在进行拆解时不得不将其撕碎。

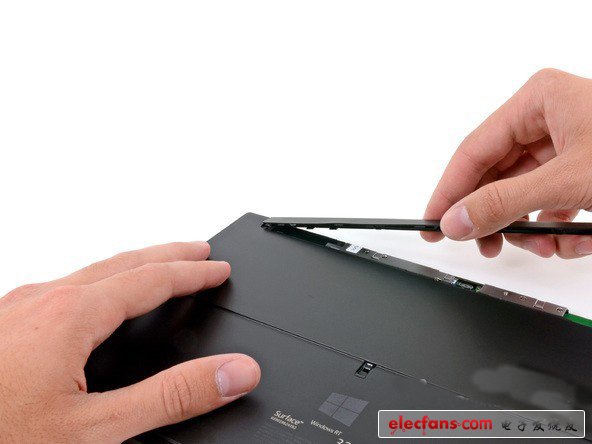

第六步：解除后盖

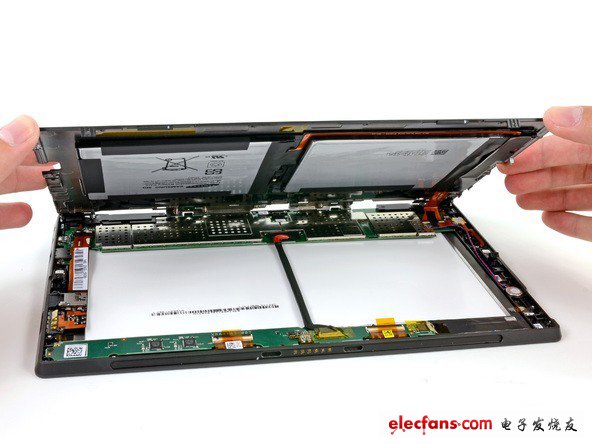

解下 17 颗 T5 Torx 螺丝（10 颗位于翻转支架之下、7 颗位于后置摄像头保护塑料长条之下）之后，iFixit 成功打开了 Surface 的后盖。这个时候，我们看到后盖与机身的前半部份之间有一条带状电线，这条电线在 Surface 的主板上将电池固定在 ZIF 连接器身上。iFixit 利用他们拆解苹果设备时最常用的 Spudger 将电线拆除。

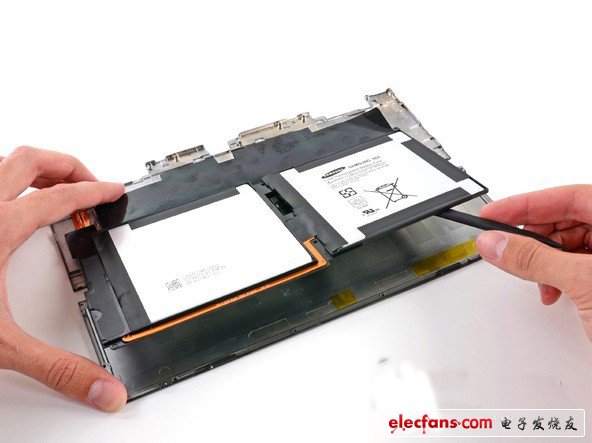

第七步：比iPad更容易拆下的电池

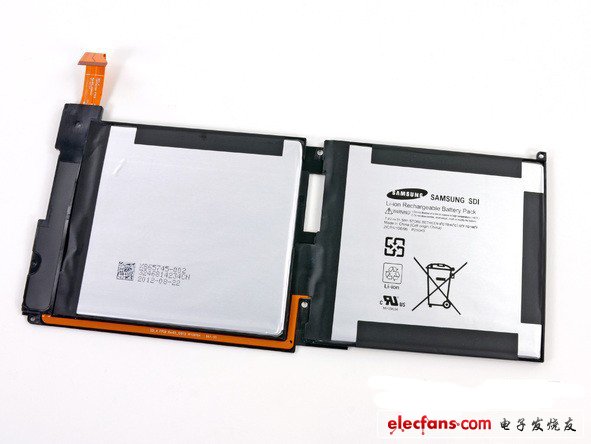

相信会有很多人对这个问题感兴趣：Surface 的电池容易拆下吗？iFixit 给出的回答是：Yes，它比 iPad 的电池要容易拆解多了。通过 Spudger 的几下操作，电池就被成功取下。我可以看到 Surface 的电池由三星打造，规格为 7.4 V、31.5 Wh——介于 iPad 2 的 25 Wh 和iPad 3 的 42.5 Wh 之间。

第八步：微型 SDXC 卡槽和扬声器

我们看到了一块面积较大的橙色带状电线，这块电线与 Surface 的充电插口直接相连。随后，我们还在电线上发现了 Surface 的微型 SDXC 卡槽，它平时是隐藏在翻转支架之下。拿下橙色电线之后，iFixit 接下来要对付的就是扬声器了，拆下它们似乎很简单，iFixit 只用了几分钟就搞定了。

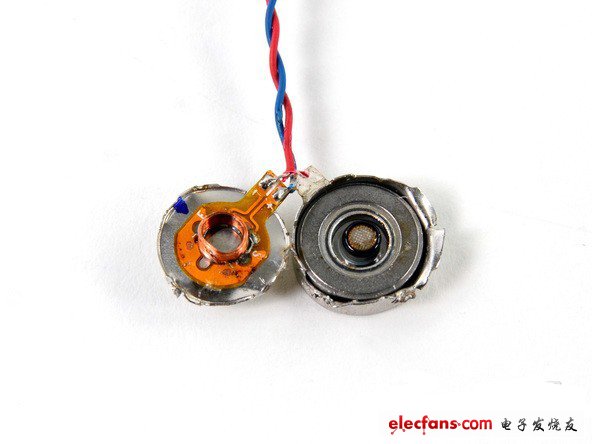

第九步：神秘的小玩意

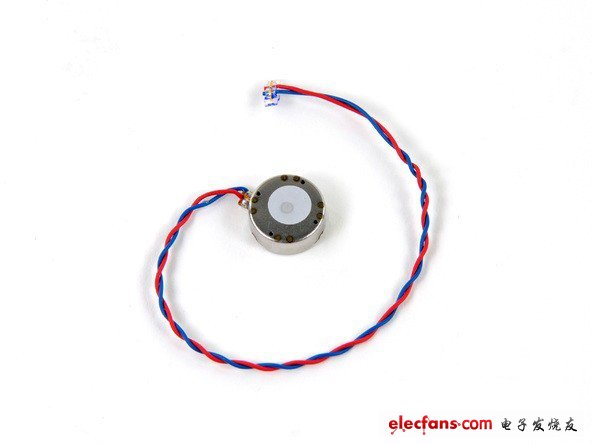

在 Surface 屏幕后方，我们看到一个看起来像是扬声器的小玩意。打开这个神秘小玩意的外壳外，iFixit 表示这东西既是麦克风又是辅助扬声器。不过，由于它与 Surface 的外部没有通过任何的线缆进行连接，所以这个小玩意的真正作用只有微软自己知道。

不过，如果你看过 Surface 的广告，应该都听到 Touch Cover 与之相连时发出的那一声清脆的声响，想必就是从这个小玩意里发出的了。

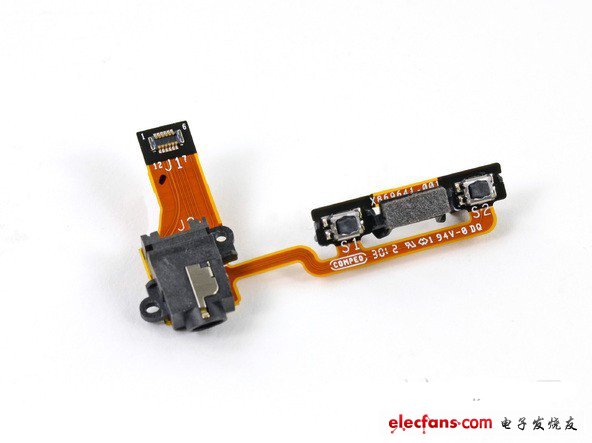

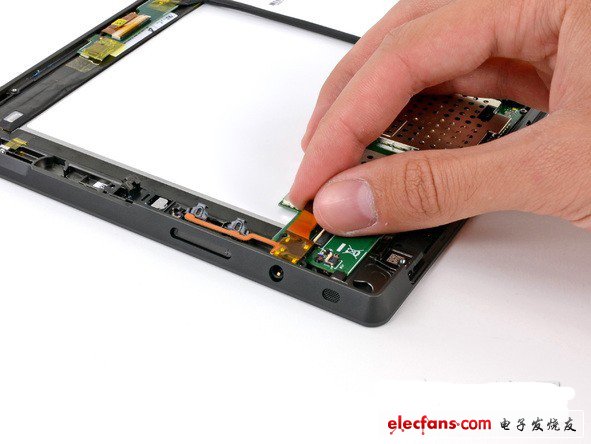

第十步：耳机插孔底座、音量键

耳机插孔底座以及音量键看起来并不是非常紧凑的附在 Surface 的边框上，所以它们很容易就可以取下。除了发现两个组件均固定在同一根带状电线上，这一步似乎已经没有什么信息值得我们去挖掘。

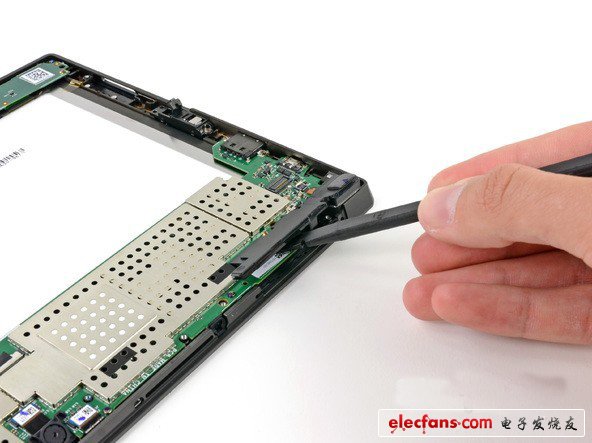

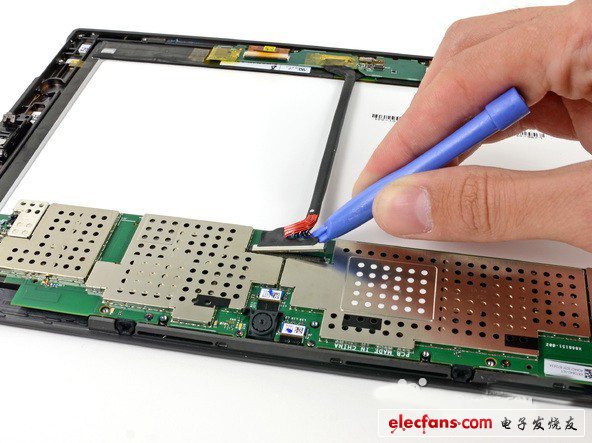

第十一步：拆除主板前的热身

接下来要拆除的，就是屏幕以及主板上的的数字化仪电线了。通过 iFixit 常用的塑料起子，我们看到这块根数字化仪电线被成功取下，然后就轮到主板了。

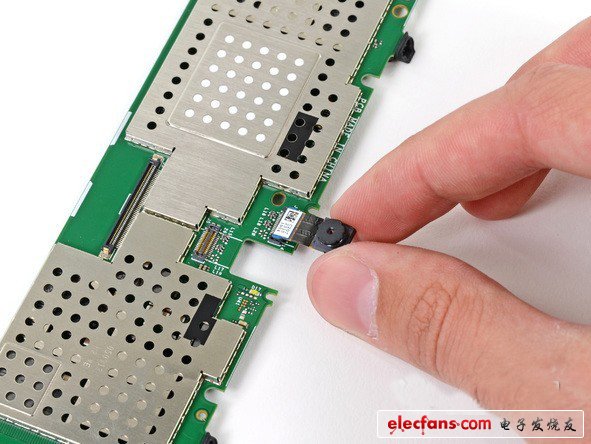

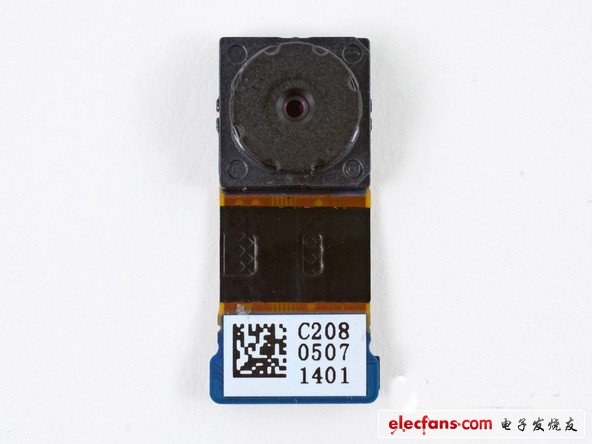

第十二步：Surface的双摄像头

将主板完全拆离 Surface 机身之后，iFixit 首先动手的是主要用来进行视频聊天的前置摄像头。实际上，Surface 的两个摄像头是贴身排列的，我们可以看到两个摄像头部件上的数字对比，C208 为前置、C207 为后置。

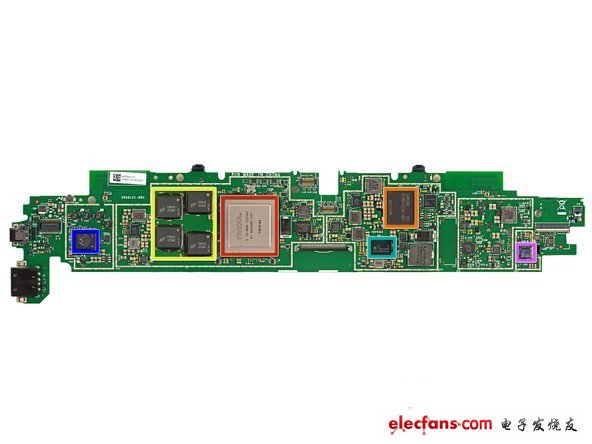

第十三步：主板的正面

来认识 Surface 主板正面的各种芯片吧：

-红色：英伟达1.4Ghz Tegra 3处理器

-橙色：三星KLMBG4GE4A 32GB NAND闪存

-黄色：Micron （美国美光）2RE22 D9Q8J 2GB DDR 3 SD内存

-青色：德州仪器TPS659110电源管理芯片

-蓝色：Marvell 88W8797-BMP2无线MIMO SoC

-紫色：Wolfson 8962E低功耗音频编解码器

-黑色：Cypress Semiconductor CY8C20466A电容式触摸屏控制器

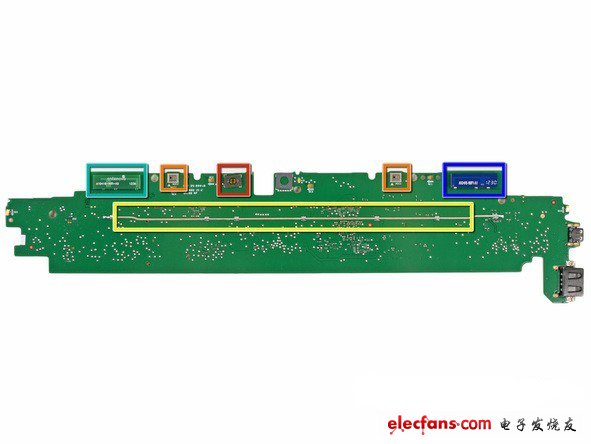

第十四步：主板的背面

与上一步不同，Surface 主板的背面没有任何一个芯片，我们看到的只有两根 Wi-Fi 天线、环境光线调节传感器、麦克风以及一根叫不出名字的线条。

-红色：环境光线传感器

-橙色：两个麦克风

-黄色：连 iFixit 也讲不出名字的线状物

-蓝色：Antenova A10416-WIFI-A1 天线

-青色：Antenova A10416-WIFI-A2 天线

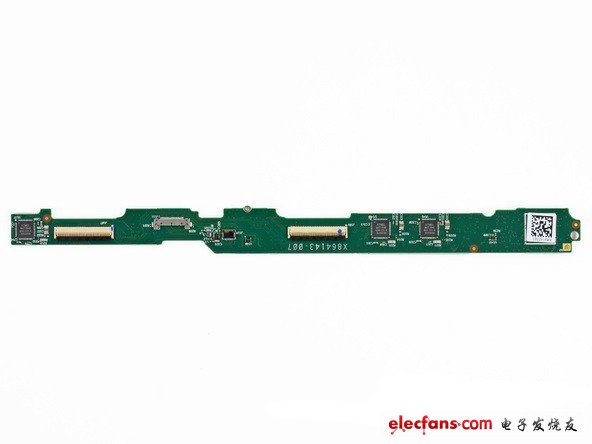

第十五步：小型电路板的正面

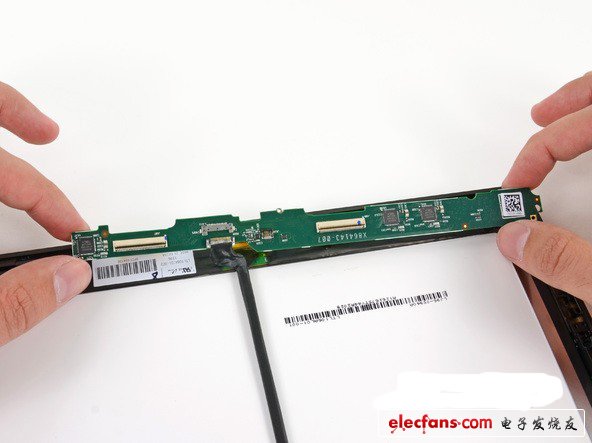

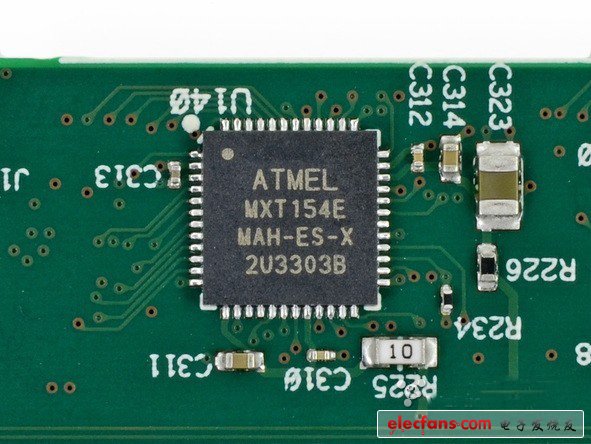

看完主板之后，我们再来看看 Surface 内部的另外一块小型电路板。这块电路板的正面带有三个 Atmel MXT154E 触屏控制器，也就是说电路板只作用于 Surface 的 10.6 英寸屏幕。

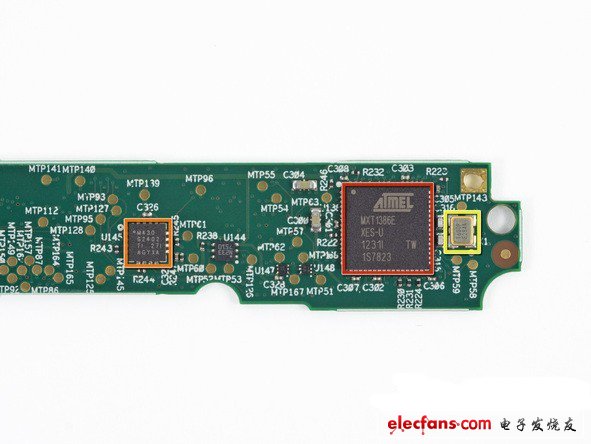

第十六步：小型电路板的背面

这块电路板背面的元件也是一样少，只有：

-红色 Atmel MXT1386 触屏控制器

-橙色：M4430 G2402

-黄色：1600P E284A

第十七步：最后的屏幕

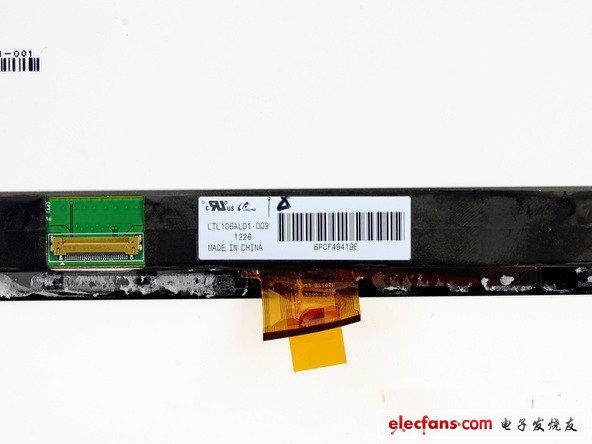

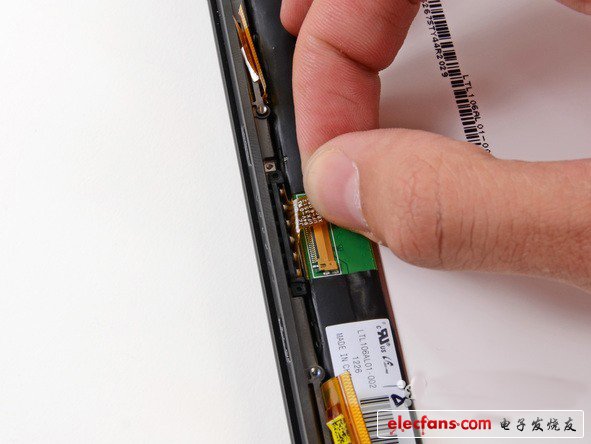

iFixit 试图拆下键盘连接器时，却非常失望地发现它非常牢固的嵌在 LCD 面板之下。也就是说，更换键盘连接器需要同时拆开镁合金框架和屏幕。拆屏幕这一步可不简单，它需要一把热风Qiang、几片吉它拨片，以及耐心。拆下屏幕之后，我们可以看到上面写有 LTL106AL01-002 的标签，意味着三星制造。

第十八步：总评价

iFixit 认为 Surface RT 的可维修指数为 4（10为最易修复），拆解这款平板的几个注意事项：

-并不是每一个组件/零件都是通过焊接的形式来固定的

-你可以非常轻易地将电池取下——只要换成功地打开了后盖

-要打开 Surface RT 的后盖非常的困难

-从边框上拆下屏幕之前，你是不可能取下键盘连接器的

-LCD 面板和玻璃非常牢固地粘在前盖上，无形中增加了更换成本

-取下 LCD 面板需要热风枪以及耐心。
