限量预售|2D加速、JPEG硬解、超高性价比M4芯片，您的图形评估利器—

HMI-Board简介

HMI-Board 为 RT-Thread 联合瑞萨推出的高性价比图形评估套件，取代传统的 HMI +主控板硬件，一套硬件即可实现 HMI + IoT +控制的全套能力。依托于瑞萨高性能芯片 RA6M3 及 RT-Thread 软件生态，HMI Board 不仅硬件性能强劲，同时软件生态丰富，助力开发者快速开发出 GUI 智能硬件产品。HMI-Board 搭载 2M Flash 大容量主控芯片 RA6M3，内置 2D 加速、JPEG 编解码器、LCD控制器等模块，助力图形应用开发，并且板载TFT显示屏和音频接口，可以让开发者在 HMI 领域大展身手；此外，HMI-Board 还支持 IoT 连接，板载以太网接口、高速WIFI模块，让开发板无时无刻连接云端；同时，HMI-Board 还支持多种控制方式，包括 CAN 接口、Arduino 接口以及两路 PMOD 接口等，可以让开发者方便地扩展各种外设，从而实现更加灵活的控制方式。通过 HMI-Board 开发板，开发者可以轻松实现 GUI 智能硬件产品。

开发板的优势与特性

提到 HMI 屏幕，很多小伙伴会想到组态屏或者串口屏。其高效的 GUI 开发效率，在工业自动化、医疗等各个领域应用广泛。但 HMI +主控板模式的硬件成本略高，GUI 开发的动效简单、灵活性较差。为此，RT-Thread 联合瑞萨推出了全新的 HMI Board 开发模式，取代传统的 HMI +主控板硬件，一套硬件即可实现 HMI + IoT +控制的全套能力。依托于瑞萨高性能芯片 RA6M3 及 RT-Thread 软件生态，HMI Board 不仅硬件性能强劲，同时软件生态丰富，助力开发者快速开发出 GUI 智能硬件产品。

真机演示

软硬件说明

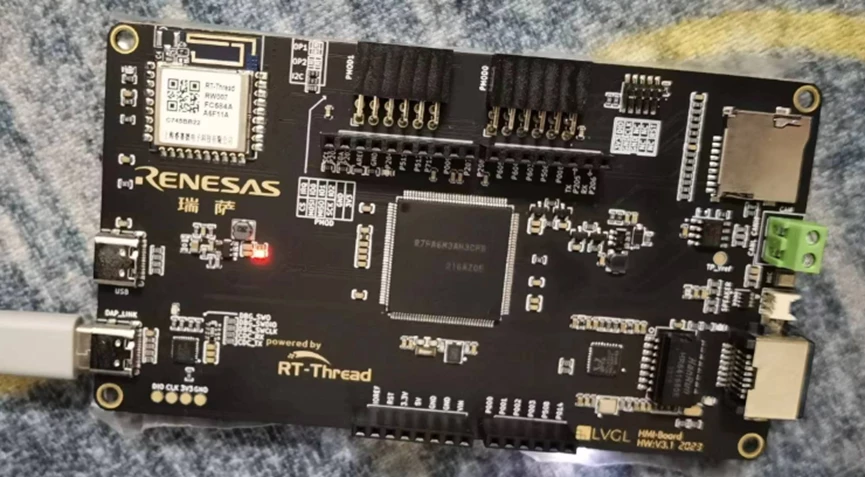

硬件整体结构

硬件配置

RA6M3(R7FA6M3AH3CFB)：Cortex-M4F 内核，120Mhz 主频，具有 2MB Flash/640KB RAM，集成 TFT 控制器、2D 加速器和 JPEG 解码器。
4.3寸LCD(RGB888)
板载仿真器
以太网
RW007(SPI高速WIFI)
USB-Device
TFCrad
CAN
1路麦克风，1路扬声器
Arduino扩展接口
2路PMOD扩展接口
4个按键：3个用户按键，一个复位按键

扩展接口说明

HMI-Board

具备丰富的扩展接口支持，包括一路 Arduino 接口和 2 路 PMOD 接口，具体管脚定义如下：

开发板例程清单

HMI-Board 出厂预烧 RT-Thread 5.0.0发布版本，默认开启 Finsh 组件（对接 DAP-Link 的虚拟串口）。并配有一系列 Demo 例程。

●LVGL官方demo

●视频播放器

●出厂固件

还有一系列规划中的例程。

●OTA远程升级

●Ardunio兼容层

● webnet 网关：内置一个 Web 服务器，配网成功后能够通过网页显示开发板的基本信息，并对开发板的板载 LED 进行简单的控制。并将控制结果实时显示在屏幕上。

仓库地址: HMI-Board 的出厂程序和 Demo 程序等源码均开源在 Gitee 上，支持 RT-Thread-Studio 和 MDK 开发。

https://gitee.com/rt-thread-board/ra6m3-hmi-board

关于预售和时间

预售时间：2023年5月15日- 2023年5月23日

立减30元（联系客服直接领取）

限量发售先到先得

预售链接：

https://item.taobao.com/item.htm?&id=718982035562

优惠券：（复制至X宝领取）

https://pages.tmall.com/wow/a/act/tmall/dailygroup/16355/16802/wupr?wh_pid=daily-465056&disableNav=YES&status_bar_transparent=true&sellerId=1817661612&activityId=19b1652650094fb7a5000e852d57c957&toolName=itemCoupon

购买指南：1、打开X宝 2、移步店铺“睿赛德科技” 3、搜索 “HMI-Board” 4、联系客服领取30元优惠券

HMI-Board 技术交流 QQ群

对HMI-Board 感兴趣的小伙伴可以加入QQ群-HMI-Board 技术交流QQ群号: 546631962 、642195815
