关于PLC的组态文件
程序中的系统数据指的是PLC的组态文件
系统数据块(SDB)由各种应用程序创建，有时甚至由CPU自行创建。
系统数据块SDB是CPU中的数据区,它包含系统设置和模块参数.通过下列方式生成和修改系统数据块:
组态硬件和网络
组态连接
组态全局数据通信
组态与符号相关的信息的本地数据的有效数据类型.
SDB编号
0 配置硬件
1 配置硬件或CPU (在完全重新启动之后)
2 CPU (完全重新启动之后的标准参数分配)
3、4和7 配置硬件
5 CPU (MPI参数)
22 - 89 配置硬件(DP组态)
90 - 99 配置硬件(H和F系统)
100 - 149 配置硬件(集中和分布式组态参数)
150 - 152 配置硬件(接口模块参数)
153 - 189 配置硬件(DP组态)
200 组态连接(S7-300)
210 组态全局数据通讯
3xx 组态与符号相关的消息
7xx 组态连接
999 组态网络/连接(S7路由)
?1000 配置硬件(DP组态、CP和FM参数、S7路由、连接)
审核编辑：彭静
声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。
举报投诉
-
plc
+关注
关注
5037文章
14003浏览量
475739 -
硬件
+关注
关注
11文章
3491浏览量
67644 -
系统数据
+关注
关注
0文章
8浏览量
9277
原文标题：西门子PLC系统数据指什么
文章出处：【微信号：gh_a8b121171b08，微信公众号：机器人及PLC自动化应用】欢迎添加关注！文章转载请注明出处。
发布评论请先 登录
相关推荐
热点推荐

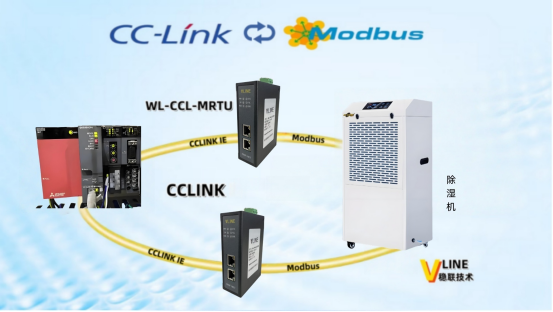

CCLink转ModbusRTU网关控制除湿机配置案例—PLC组态篇
