CDMA无线通信技术在自动授时中的应用

自动授时的常用器件主要有GPS 授时模块和长波电台授时模块2 种。市场上常见的GPS 授时模块的局限性在于无法在室内没有卫星信号的地点使用，而长波电台授时模块的不足是成本高、服务费用高。采用CDMA 无线通信技术作为授时信号源可以很好地解决这些问题，其授时精度与GPS 相差无几且CDMA 授时服务免费，是一种很好的替代方案。

　　首先分析了CDMA 授时信号用于单片机的可行性及其准确性，同时给出了总体的硬件、软件设计方案。

　　通过制作实物，较好地达到了设计的目的。

　　1?? CDMA 授时信号方法与应用

　　1.1?? CDMA授时信号的接收

　　CDMA 无线通信技术的关键在于精准的时钟标准，而世界上大多数精确的授时标准都使用GPS 时钟进行授时。CDMA 基站在获取GPS 授时信号后将其搭载在CDMA 频段上发射出去，这也是CDMA 手机无时间调整选项的原因。AnyData 公司的DTGS800 CDMA 模块是一款用于CDMA 研发的实验模块,可以执行AT CDMA 指令。通过使用此模块即可以实现CDMA 授时信号的接收。

　　1.2?? CDMA 模块与单片机的通信

　　DTGS 800 CDMA 模块可使用标准的RS 232 电平信号，这样就可以实现单片机与CDMA 模块的数据通信。单片机通过发出AT + TIME? 指令询问CDMA 模块当前时间，CDMA 模块在接收到此信号并且有网络信号的情况下就可以返回给单片机以时间、日期、星期等信息，从而实现授时信号的获取。

　　其计时精度经过在线实验，与国家天文授时台提供的北京时间一致，误差不超过1s/ h。

　　1.3?? 授时信号的分析与应用

　　CDMA 模块传回的时间信号为标准的ASCII码，通过编程很容易实现信息的分析与处理。单片机将分析处理后的时间信息授给DS1302 时钟芯片,DS1302 接收到初始的时间后开始计时同时将时间实时地通过串口传回单片机以供外部设备使用。

　　2?? 系统硬件设计

　　2.1?? 系统功能模块设计

　　2. 1. 1?? CDMA 授时模块设计

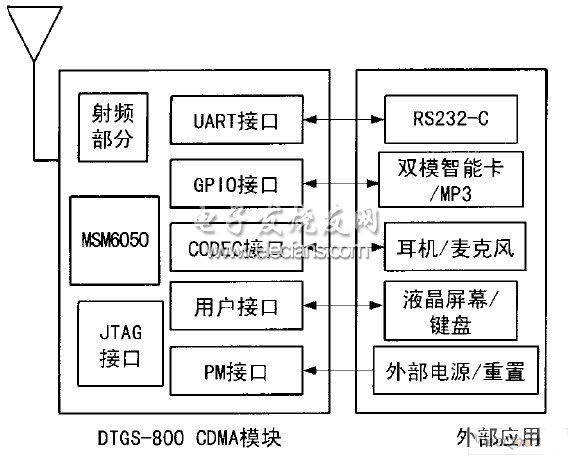

　　DTGS 800 CDMA 模块是AnyData 公司的CDMA模块中同类型产品中体积最小，速度最快，功能最齐全的模块，可成功用于本设计中。主要特点有: 标准的RS 232C 接口、工作频段800 MHz、数据传输率高达153 kbps、可通过AT 命令进行远程控制、外部重启功能等。DTGS 800 CDMA 模块典型应用结构如图1 所示。

?

图1? DTGS 800 典型应用示意图

　　DTGS 800 CDMA 模块主要的接口有: 通用异步串行口UART、通用I/O 口GPIO、编解码器接口CODEC、用户接口User Interface、PM 接口。详细介绍如下:

　　①通用异步串行口UART，串行数据的通信符合标准RS 232 接口协议。UART2 除了作为串行口外，还可以做用户识别模块(UIM) 卡接口;

　　②通用I/O 口GPIO 可配置成输入中断源。此外，一些GPIO 引脚也可用于输出控制引脚;

　　③编解码器接口CODEC。模拟音频接口电路,可支持会话及音频放大，用于耳机输入，*和辅助音频输出;

　　④PM 接口具有外部硬件复位控制和掉电存储功能。有2 种方式可以重启模块。第1 种方法是:发送AT+ RESET 命令到主处理器; 第2 种方法是:凭借外部硬件复位。DTGS 800 CDMA 模块还具有掉电存储功能。在掉电之前，会发送掉电信息AT+POWEROFF 命令到CDMA 基站，以使其存储能力最长可保持12 s;

　　⑤用户接口User Interface 包括5* 6 的键盘接口和8 / 16 位并行LCD 显示接口。

　　2. 1. 2?? DS1302 计时模块设计

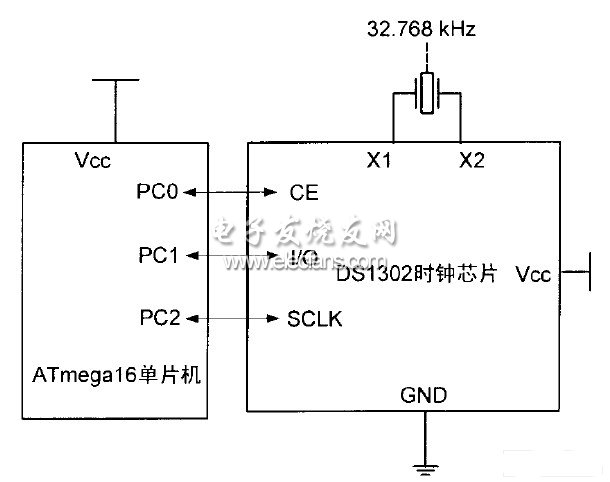

　　DS1302 时钟芯片是DALLAS 公司推出的一种高性能、低功耗的实时时钟芯片，附加31 字节静态RAM，采用SPI 三线接口与CPU 进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM 数据。实时时钟可提供秒、分、时、日、星期、月和年，一个月小于31 天时可以自动调整，且具有闰年补偿功能。系统的主要计时功能由此模块完成，当按下人工授时按键或系统自动查询时间后，可以将授时的精确时间信息写入此芯片中，由此芯片继续计时。与单片机连接电原理图如图2 所示。

?

图2? ATmega16 与DS1302 连接电原理图
