可视门铃电路图

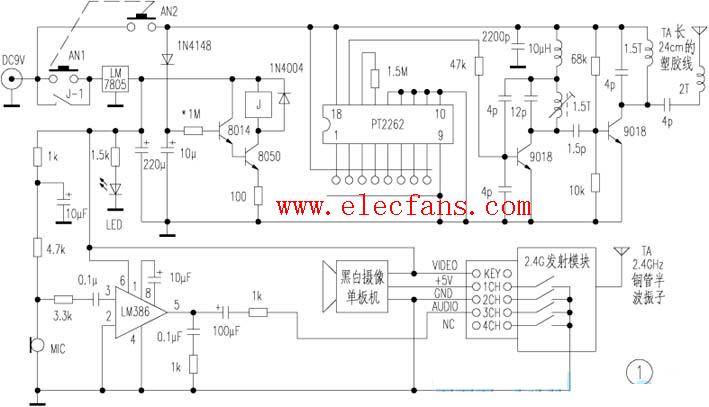

图１是室外电路，ＡＮ１、ＡＮ２是门铃按钮，当有客来访时按动按钮开关，电源一路通过ＡＮ２给编码发射电路供电，发射出３１５ＭＨｚ的编码信号，同时通过１Ｎ４１４８向１０μＦ定时电容充电。电源另一路通过ＡＮ１向延时电路供电，继电器得电吸合，其触点Ｊ－１闭合自保。同时ＬＭ３８６组成语音检拾电路、摄像机以及２．４ＧＨｚ发射模块均得电工作，发射模块发射出受ＡＶ信号调制的高频信号。松开按钮后，３１５ＭＨｚ编码信号停止发射，但由于定时电容已充有电荷，故继电器仍可维持约６０秒钟后才释放，Ｊ释放后，电路全部关断，恢复到初始状态。

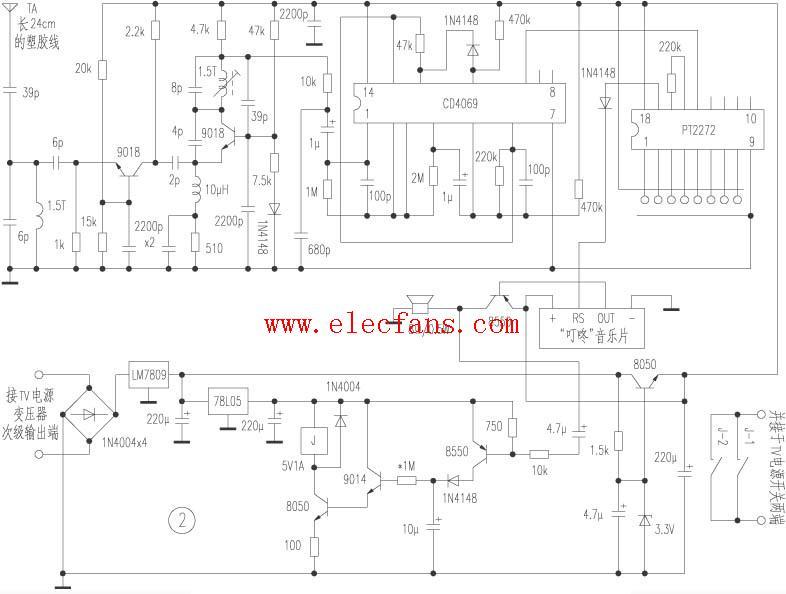

图２是３１５ＭＨｚ编码信号接收解调及控制电路。３１５ＭＨｚ编码信号经高放和超再生解调后送入ＣＤ４０６９放大整形，然后由ＰＴ２２７２解码输出一高电平去触发音乐ＩＣ，发出“叮咚，叮咚”的门铃声。同时，铃声信号将控制电路接通，继电器Ｊ动作，电视机总电源接通工作。本控制电路中也设有延时电路，约５５秒钟后，继电器释放，电视机总电源切断，重新处于待机状态。注意解码块ＰＴ２２７２的地址码必须与编码块ＰＴ２２６２的地址码完全相同。

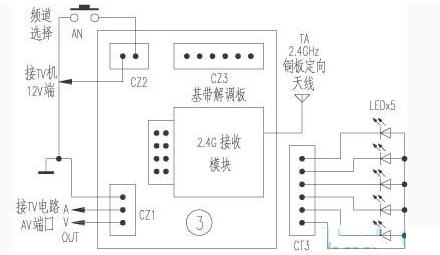

图３是２．４ＧＨｚ基带解调板，由板状定向天线接收到２．４ＧＨｚ信号后送入２．４ＧＨｚ接收模块中，分离出音视频信号，再分别由后续电路滤掉基带杂波信号，并放大成标准的ＡＶ信号输出，然后输入电视机。本系统中的２．４ＧＨｚ收发模块、２．４ＧＨｚ收发天线、２．４ＧＨｚ基带解调板和黑白单板摄像机均可从深圳市友金电子有限公司购得，空心电感采用∮１．０ｍｍ漆包线在∮５ｍｍ圆棒上按图中所标匝数绕制即可。其余元件均无特殊要求，只要按图中所标数值选取并组装好电路，检查无误后即可通电试机。

    本机调试非常简单，２．４ＧＨｚ基带解调板工厂已调试好，只需调试３１５ＭＨｚ编解码信号通道，调试时最好有示波器，先将收发板相距１０米左右，用锡搭通ＡＮ２两端，焊开音乐集成电路触发端二极管，用示波器测ＣＤ４０６９脚波形，用无感起子仔细调整接收板可调电感，使示波器波形幅度最大。再拉开５０米左右，调发射板可调电感，使示波器波形最大，然后在距离１５０米左右处细调。若有频率计配合调整更好。若无示波器，也可在ＰＴ２２７２脚对地接一只发光二极管，但应断开该脚所接１Ｎ４１４８。按以上方法调试，使每次按ＡＮ发光二极管均点亮，然后恢复原电路即可。
    ２．４ＧＨｚ发射模块端口的１ＣＨ～４ＣＨ是频道选择端，分别对应中心频率为２．４２０ＧＨｚ、２．４４０ＧＨｚ、２．４６０ＧＨｚ、２．４８０ＧＨｚ。哪个端口接地，便处于哪个发射频道（切不可同时有两个端口接地）。同样，接收端的频道也需一一对应才能正常接收。接收端每次开机时均自动置１频道，若要改变接收频道，只需按动频道选择按钮，便会顺次处于１→２→３→４→扫描位置。五个发光二极管也会一一对应发光指示。当处于扫描位置时，若有四个发射部分（图１中只绘出一个发射部分），并分别置于１、２、３、４频道，则屏幕上便会依次显示四个不同地方的画面，喇叭中也可听到该处的声响，每个频道的停留时间为８秒左右。
    调试完毕，接收部分便可装入电视机内。有ＡＶ端子的电视机，只需将ＡＶ输出线直接接到电视机ＡＶ插座中心端，并把地线接通，其余按图中所标对应接入即可。若无ＡＶ端子的电视机，则需找到ＡＶ引入点，并用一拨动开关作ＡＶ、ＴＶ转换即可。需注意的是，新装入的电路板要尽量远离行输出，以防引入干扰。另外，接收部分的整流桥也不可省掉而直接采用电视机的１２Ｖ电源，否则，门铃“叮咚”响时，屏幕上会出现严重的干扰网纹。若图像有扭曲或亮度较暗等现象，可稍微调一下基带板上的可调电阻（只有一个可调电阻），声音如不清晰或偏小，也只需调一下基带解调板上的中周即可。
    最后，将各电路板在电视机内紧固好，３１５ＭＨｚ塑胶天线尽量靠近电视机顶部，并在电视机顶部钻一∮３ｍｍ的小孔，将２．４ＧＨｚ高频馈线从小孔穿出，再焊好天线板，然后合上塑胶壳，并用螺丝紧固在电视机外壳上。
    本机最多可控４个门口，而且原电视机功能并未改变。如再稍作改动，本机还可增加双向对讲、无线开锁以及安防报警等多种功能。
