0??? 引言
??? 众所周知，今天的便携式电源设计者所面临的最严峻挑战就是为当今的高性能CPU提供电源。近年来，内核CPU所需的电源电流每两年就翻一番，即便携式内核CPU电源电流需求会高达40A之大，而电压在0.9V和1.75V之间。事实上，尽管电流需求在稳步增长，而留给电源的空间却并没有增加，这个现实已达到甚至超出了在热设计方面的极限。
??? 对于如此大电流的电源，通常将其分割为两个或多相，即每一相提供15A到25A，例如，将一个40A电源变成了两个20A电源。虽然可以使元器件的选择更容易，但是并没有额外增加板上或环境空间，对于减轻热设计的工作基本上没有多大帮助。这是因为在设计大电流电源时，MOSFET是最难确定的器件。这一点在笔记本电脑中尤其显著，在这种环境中，散热器、风扇、热管和其它散热方式通常都留给了CPU。而电源设计常常要面临诸多不利因素,诸如狭小的空间和静止的气流以及其元器件散发的热量等恶劣环境，而且，没有任何其它方式可以用来协助散热。
??? 那么如何挑选MOSFET呢？回答是，在挑选MOSFET时，首先要选择有足够的电流处理能力的，并具有足够的散热通道的，最后还要从量化上考虑必要的热耗和保证足够的散热路径，据此，计算出MOSFET的功耗，并确定它们的工作温度。本文分析了一个多相、同步整流、降压型CPU电源中MOSFET功耗的计算方法。
1??? MOSFET功耗的计算
??? 为了确定一个MOSFET是否适合于特定的应用，必须计算其功耗，MOSFET功耗（PL）主要包含阻性损耗（PR）和开关损耗（PS）两部分，即
??? PL=PR＋PS
??? MOSFET的功耗很大程度上依赖于它的导通电阻RDS(on)，但是，MOSFET的RDS(on)与它的结温Tj有关。而Tj又依赖于MOSFET管的功耗以及MOSFET的热阻θJA。由于功耗的计算涉及到若干个相互依赖的因素，为此，可以采用一种迭代过程获得我们所需要的结果，如图1流程所示。

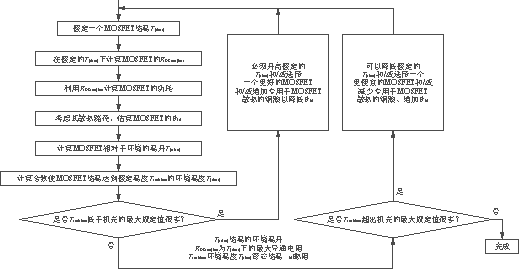

图1??? 选择同步整流和开关MOSFET的迭代过程流程
??? 迭代过程起始于为每个MOSFET假定一个Tj，然后，计算每个MOSFET各自的功耗和允许的环境温度。当允许的环境温度达到或略高于机壳内最高温度设计值时，这个过程便结束了。这是一种逆向的设计方法，因为，先从一个假定的Tj开始计算，要比先从环境温度计算开始容易一些。
??? 能否将这个计算所得的环境温度尽可能地提高呢？回答是不行的。因为，这势必要求采用更昂贵的MOSFET，并在MOSFET下铺设更多的铜膜，或者要求采用一个更大、更快速的风扇产生气流等，所有这些都是不切实际的。
??? 对于开关和同步整流MOSFET，可以选择一个允许的最高管芯结温Tj(hot)作为迭代过程的出发点，多数MOSFET的数据手册只规定了＋25℃下的最大RDS(on)，不过最近有些产品也提供了＋125℃下的最大值。MOSFET的RDS(on)随着温度的增高而增加，典型温度系数在0.35％／℃～0.5％／℃之间，如图2所示。如果拿不准，可以用一个较为保守的温度系数和MOSFET的＋25℃规格(或＋125℃规格)，在选定的Tj(hot)下以最大RDS(on)作近似估算，即
??? RDS(on)hot=RDS(on)SPEC{1＋0.005×〔Tj(hot)－TSPEC〕}（1）
式中：RDS(on)SPEC为计算所用的MOSFET导通电阻；
????? TSPEC为规定RDS(on)SPEC时的温度。
图2??? 典型功率MOSFET导通电阻的温度系数
〔在0.35％/℃（实线）至0.5％/℃虚线之间〕
??? 利用计算出的RDS(on)hot可以确定同步整流和开关MOSFET的功耗。为此，将进一步讨论如何计算各个MOSFET在给定的管芯温度下的功耗，以及完成迭代过程的后续步骤，其整个过程详述如图1所示。
1.1??? 同步整流的功耗
??? 除最轻负载外，同步整流MOSFET的漏、源电压在开通和关闭过程中都会被续流二极管钳位。因此，同步整流几乎没有开关损耗，它的功耗PL只须考虑阻性损耗即可。最坏情况下的损耗发生在同步整流工作在最大占空比时，也就是输入电压达到最低时。利用同步整流的RDS(on)和工作占空比，通过欧姆定律可以近似计算出它的功耗，即
??? PL=〔
×RDS(on)hot〕×
（2）
1.2??? 开关MOSFET的功耗
??? 开关MOSFET的阻性损耗PR计算和同步整流非常相似，也要利用它的占空比(但不同于前者)和RDS(on)hot，即
??? PR=〔
×RDS(on)hot〕×
（3）
??? 开关MOSFET的开关损耗计算起来比较困难，因为它依赖于许多难以量化并且没有规范的因素，这些因素同时影响到开通和关断过程。为此，可以首先用以下粗略的近似公式对某个MOSFET进行评价，然后通过实验对其性能进行验证，即
??? PS=
（4）
式中：Crss为MOSFET的反向传输电容(数据手册中的一个参数)；
????? fs为开关频率；
????? Igatb为MOSFET的栅极驱动器在MOSFET处于临界导通(Vgs位于栅极充电曲线的平坦区域)时的吸收／源出电流。
??? 若从成本因素考虑，将选择范围缩小到特定的某一代MOSFET(不同代MOSFET的成本差别很大)，就可以在这一代的器件中找到一个能够使功率耗散最小的器件。这个器件应该具有均衡的阻性和开关损耗,使用更小、更快的器件所增加的阻性损耗将超过它在开关损耗方面的降低，而使用更大〔而RDS(on)更低〕的器件所增加的开关损耗将超过它对于阻性损耗的降低。
??? 如果Vin是变化的，需要在Vin(max)和Vin(min)下分别计算开关MOSFET的功耗。最坏情况可能会出现在最低或最高输入电压下。该功耗是两种因素之和：在Vin(min)时达到最高的阻性耗散(占空比较高),以及在Vin(max)时达到最高的开关损耗。一个好的选择应该在Vin的两种极端情况下具有大致相同的功耗，并且在整个Vin范围内保持均衡的阻性和开关损耗。
??? 如果损耗在Vin(min)时明显高出，则阻性损耗起主导作用。这种情况下，可以考虑用一个电流更大一点的MOSFET(或将一个以上的MOSFET相并联)以降低RDS(on)。但如果在Vin(max)时损耗显著高出，则应该考虑用电流小一点的MOSFET(如果是多管并联的话，或者去掉一个M0SFET)，以便使其开关速度更快一点。如果阻性和开关损耗已达平衡，但总功耗仍然过高，也有多种办法可以解决：
??? ——改变或重新定义输入电压范围；
??? ——降低开关频率以减小开关损耗，或选用RDS(on)更低的MOSFET；
??? ——增加栅极驱动电流，有可能降低开关损耗；
??? ——采用一个技术改进的MOSFET，以便同时获得更快的开关速度、更低的RDS(on)和更低的栅极电阻。
??? 需要指正的是,脱离某个给定的条件对MOSFET的尺寸作更精细的调整是不大可能的，因为器件的选择范围是有限的。选择的底线是MOSFET在最坏情况下的功耗必须能够被耗散掉。
2??? 关于热阻
??? 按照图1所示，继续进行迭代过程的下一步，以便寻找合适的MOSFET来作为同步整流和开关MOSFET。这一步是要计算每个MOSFET周围的环境温度，在这个温度下，MOSFET结温将达到我们的假定值。为此，首先需要确定每个MOSFET结到环境的热阻θJA。
??? 热阻的估算可能会比较困难。单一器件在一个简单的印刷板上的θJA的测算相对容易一些，而要在一个系统内去预测实际电源的热性能是很困难的，因为，那里有许多热源在争夺有限的散热通道。如果有多个MOSFET被并联使用，其整体热阻的计算方法，和计算两个以上并联电阻的等效电阻一样。
??? 我们可以从MOSFET的θJA规格开始。对于单一管芯、8引脚封装的MOSFET来讲，θJA通常接近于62℃／W。其他类型的封装，有些带有散热片或暴露的导热片，其热阻一般会在40℃／W至50℃／W(见表1所列)。可以用下面的公式计算MOSFET的管芯相对于环境的温升Tj(rise)，即
??? Tj(rise)=PL×θJA（5）
??? 接下来，计算导致管芯达到预定Tj(hot)时的环境温度Tambient， 即
表1??? MOSFET封装的典型热阻
| 封装 | θJA/(℃/W)
最小引线面积 | θJA/(℃/W)
敷铜4.82g/cm2 | θJA/(℃/W) |
|---|---|---|---|
| SOT23（热增强型） | 270 | 200 | 75 |
| SOT89 | 160 | 70 | 35 |
| SOT223 | 110 | 45 | 15 |
| 8引脚μMAX/Micro8（热增强型） | 160 | 70 | 35 |
| 8引脚TSSOP | 200 | 100 | 45 |
| 8引脚SO（热增强型） | 125 | 62.5 | 25 |
| D－PAK | 110 | 50 | 3 |
| D2－PAK | 70 | 40 | 2 |
??? Tambient=Tj(hot)－Tj(rise)（6）
??? 如果计算出的θJA低于机壳的最大额定环境温度，必须采用下列一条或多条措施：
??? ——升高预定的Tj(hot)，但不要超出数据手册规定的最大值；
??? ——选择更合适的MOSFET以降低其功耗；
??? ——通过增加气流或MOSFET周围的铜膜降低θJA。
??? 再重算Tambient(采用速算表可以简化计算过程，经过多次反复方可选出一个可接受的设计)。而表1为MOSFET封装的典型热阻。
??? 如果计算出的Tambient高出机壳的最大额定环境温度很多，可以采取下列一条或全部措施：
??? ——降低预定的Tj(hot)；
??? ——减小专用于MOSFET散热的铜膜面积；
??? ——采用更廉价的MOSFET。
??? 这些步骤是可选的，因为在此情况下MOSFET不会因过热而损坏。不过，通过这些步骤只要保证Tambient高出机壳最高温度一定裕量，便可以降低线路板面积和成本。
??? 上述计算过程中最大的误差源来自于θ JA。应该仔细阅读数据手册中有关θJA规格的所有注释。一般规范都假定器件安装在4.82g/cm2的铜膜上。铜膜耗散了大部分的功率，不同数量的铜膜θ JA差别很大。例如，带有4.82g/cm2铜膜的D－Pak封装的θ JA会达到50℃／W。但是如果只将铜膜铺设在引脚的下面，θJA将高出两倍(见表1)。如果将多个MOSFET并联使用，θ JA主要取决于它们所安装的铜膜面积。两个器件的等效θ JA可以是单个器件的一半，但必须同时加倍铜膜面积。也就是说，增加一个并联的MOSFET而不增加铜膜的话，可以使RDS(on)减半但不会改变θ JA很多。最后，θ JA规范通常都假定没有任何其它器件向铜膜的散热区传递热量。但在大电流情况下，功率通路上的每个元器件，甚至是印刷板线条都会产生热量。为了避免MOSFET过热，须仔细估算实际情况下的θ JA，并采取下列措施：
??? ——仔细研究选定MOSFET现有的热性能方面的信息；
??? ——考察是否有足够的空间，以便设置更多的铜膜、散热器和其它器件；
??? ——确定是否有可能增加气流；
??? ——观察一下在假定的散热路径上，是否有其它显著散热的器件；
??? ——估计一下来自周围元件或空间的过剩热量或冷量。
3??? 结语
??? 热管理是大电流便携式DC/DC设计中难度较大的领域之一。这种难度迫使我们有必要采用上述迭代流程。尽管该过程能够引领热性能设计者靠近最佳设计，但是还必须通过实验来最终确定设计流程是否足够精确。应计算MOSFET的热性能，为它们提供足够的耗散途径，然后在实验室中检验这些计算，这样有助于获得一个耐用而安全的热设计。
